Twido            Fiche Info                               N°:62

                                                                                      Version :1.0



        Emetteur :      Gilles MAZET                                                                       Date :1/07/04



            Agence :        DMF/GO                                                                               Client :



            Produit :          Twido                                                                        Protocole :



            Logiciel :        Twido Soft                                                                 Version : V2.5





                Type d’application : Mise à jour de l’opérating system UC TWIDO en V2.5



Libellé court de l’application :  Mise à jour des unités centrale Twido





Avant installation d’une nouvelle version de TwidoSoft, il est conseillé de désinstaller la version précédente.

Prendre soin auparavant de sauvegarder les fichiers applications dans un répertoire sûr ou sur disquette.



Après installation du logiciel TwidoSoft V2.5



-          Décompresser le fichier FirmwareV2_5.zip. Les fichiers sont copiés dans le répertoire \Firmware\V2.50 ou copier dans un répertoire du disque dur PC les fichiers TWIDO…...tfw.



-          Copier ce répertoire complet dans  : C:\Program Files\Schneider Electric\TwidoSoft\bin



-          Lancer le logiciel TwidoSoft



-          De préférence, mettez l’automate en stop avant de lancer la procédure, sinon cela vous sera demandé à l’étape 3 de la mise à jour. Sauvegarder  l’application contenue dans l’unité centrale si ça n’a pas été fait précédemment.



-          Utiliser la commande « Outil », « mettre à jour le Micro Programme » dans Twido Soft





-          Passer le premier écran en appuyant sur la touche « Next »

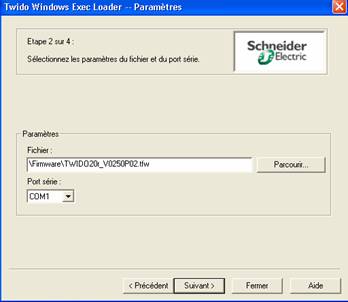

-          Choisir le répertoire où les fichiers sont présents : C:\Program Files\Schneider Electric\TwidoSoft\bin\Firmware\V2.50 si c'est celui qui a été ciblé lors de l'opération de copie des fichiers TWIDO*.tfw de mise à jour



- Choisir le fichier tfw qui est destiné au modèle en utilisation et connecté avec le PC (cordon TSXPCX1031 en position2 sur le rotacteur) grâce au bouton « Parcourir. »



TWIDO10_V0250P02.tfw  pour le compact 10ES : TWD LCAA 10DRF

TWIDO16_V0250P02.tfw  pour le compact 16ES : TWD LCAA 16DRF

TWIDO24_V0250P02.tfw  pour le compact 24ES : TWD LCAA 24DRF



TWIDO20r_V0250P02.tfw  pour le modulaire 20ES : TWD LMDA 20DRT

TWIDO20t_V0250P02.tfw  pour le modulaire 20ES : TWD LMDA 20DTK ou UK

TWIDO40_V0250P02.tfw  pour le modulaire 40ES : TWD LMDA 40DTK ou UK





-          Procéder au téléchargement (l’opération dure moins de 2 minutes). S’assurer qu’il n’y pas de risque de coupure d’alimentation de l’unité centrale.

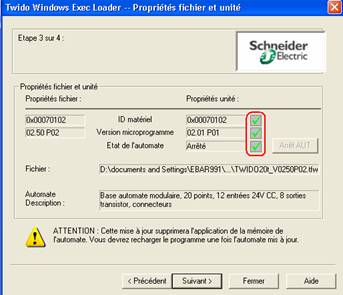

Pour que le téléchargement soit possible, il faut que dans l’écran Nr3 soient visibles les 3 coches vertes.



Les causes de coches rouges sont :

-          Automate en RUN : dans ce cas, demander la mise en stop par le bouton prévu à cet effet

-          Mauvais choix de fichier *.tfw par rapport au produit visé

-          Recharger l’application et mettre l’automate en RUN







-          Twido affiche maintenant « STP 250 » ou « RUN 250 » sur l’accessoire TWDXCPODC

-          Ou dans le logiciel TwidoSoft en mode connecté, en bas à droite de l’écran





































































































Fichier joint : FirmwareV2_50.zip
